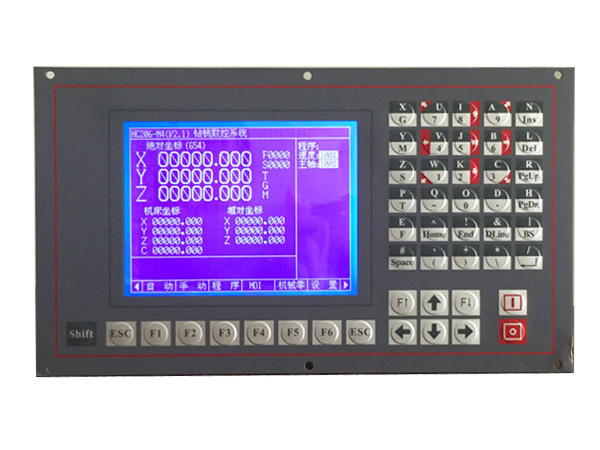

本控制系統是適用于鉆床控制的四軸數控系統，選用高性能32位工業級CPU，專用插補控制器，配備800×480彩色液晶顯示器，全封閉觸摸式操作鍵盤，驅動裝置可采用細分步進電機或交流伺服電機，配有24V機床電器控制接口。該系統具有功能強、可靠性高、精度高、噪音小、操作方便、體積小、重量輕等特點。
本系統可控制四個坐標軸：直線軸X、直線軸Y、直線軸Z和一個繞Z軸旋轉的C軸，可實現四個坐標軸線性聯動、三個直線坐標軸的任意兩軸的圓弧聯動，可完成各種鉆、鉸、攻絲孔的加工；支持多種G代碼，M代碼；支持主軸控制的S指令；具備多種固定循環和鉆孔循環；具有輸入/輸出點設定功能。
參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到優良狀態。
I/O指定：對于系統的輸入/輸出可以任意指定輸入/輸出點。
系統自檢：檢查I/O狀態，按鍵測試。
手動操作：可實現高、低速手動、點動、MDI、回程序零、回機械零等操作。
程序編輯：可對當前程序進行修改，調入已有加工程序，程序的存儲與刪除。
自動加工：可實現空運行、單段/連續、跳段、計劃暫停、機床鎖定等功能。
暫停處理：可實現暫停后的運動、返回、平移、繼續等功能。
手輪操控：在手動狀態下可用手輪任意操作各軸的運動。
固定循環：支持多種固定循環和鉆孔循環。
任意段加工：支持程序從任意位置開始加工。
狀態顯示：顯示加工、操作過程中的輸入信息和操作狀態。
多種坐標顯示：機床坐標、工件坐標系坐標、當前剩余增量顯示。
圖形軌跡顯示：當前加工過程中的刀具中心軌跡顯示。
刀具補償：刀具半徑補償和長度補償。
程序上傳與下載：系統自帶的U盤接口，可實現用戶區與U盤的加工程序互傳。
輸入/輸出接口(38路光電隔離輸入,24路光電隔離輸出)
手脈操控接口,可支持三軸(X,Y,Z)選擇和×1、×10、×100選擇
支持伺服報警和伺服Z脈沖作為機械零點
支持伺服主軸的位置控制
支持運動倍率和主軸倍率操作
用戶零件程序存儲器(32個程序，每個程序大64000字節)
摸式薄膜按鍵
U盤接口
每個文件大段數 <64K字節(與每行實際長度有關)
大用戶程序容量 2/6M
